» FUROS REDONDOS
Ø 0,5 mm  -	.020"	Ø 0,6 mm  -	.023"	Ø 0,8 mm  -	1/32"	Ø 1,0 mm  -	.040"	Ø 1,0 mm  -	.040"
A  -	C 1,0 mm	A  -	C 1,2 mm	A  -	C 1,6 mm	A  -	C 1,6 mm	A  -	C 1,9 mm
645  -	20%	550  -	23%	300  -	23%	252  -	31%	207  -	25%

Ø 1,2 mm  -	3/64"	Ø 1,5 mm  -	.059"	Ø 1,6 mm  -	1/16"	Ø 1,8 mm  -	.071"	Ø 1,8 mm  -	.071"
A  -	C 2,2 mm	A  -	C 3,0 mm	A  -	C 3,0 mm	A  -	C 2,55 mm	A  -	C 3,0 mm
145  -	27%	82  -	23%	82  -	26%	115  -	45%	82  -	32%

Ø 2,0 mm  -	5/64"	Ø 2,0 mm  -	5/64	Ø 2,0 mm  -	5/64"	Ø 2,4 mm  -	3/32"	Ø 2,4 mm  -	3/32"
A  -	C 3,0 mm	A  -	C 3,5 mm	A  -	C 4,0 mm	A  -	C 4,0 mm	A  -	C 5,0 mm
82  -	40%	61  -	29%	47  -	23%	47  -	32%	30  -	21%

Ø 2,8 mm  -	7/64"	Ø 3,17 mm  -	1/8"	Ø 3,17 mm  -	1/8"	Ø 3,6 mm  -	9/64"	Ø 4,0 mm  -	5/32"
A  -	C 4,0 mm	A  -	C 5,0 mm	A  -	C 6,0 mm	A  -	C 5,0 mm	A  -	C 6,0 mm
47  -	44%	30  -	36%	20  -	25%	30  -	47%	20  -	40%

Ø 4,0 mm  -	5/32"
A  -	C 7,0 mm
15  -	29%

Ø 0,4 mm	-  3/16"  -	A	Ø 4,8 mm	-  3/16"  -	A	Ø 6,35 mm	-  1/4"  -	A	Ø 6,35 mm	-  1/4"  -	A
C 7,0 mm		42%	C 10,0		21%	C 9,0 mm		45%	C 11,0 mm		30%

Ø 8,0 mm	-  5/16"  -	A	Ø 9,5 mm	-  3/8"  -	A	Ø 9,5 mm	-  3/8"  -	A	Ø 12,7 mm	-  1/2"  -	A
C 11,0 mm		48%	C 13,0 mm		48%	C 16,0 mm		32%	C 18,0 mm		45%

Ø 12,7 mm	-  1/2"  -	A	Ø 14,3 mm	-  9/16"  -	A
C 20,0 mm		36%	C 22,0 mm		38%

Legenda:
4,0 mm	= Diâmetro dos fundos em Milímetros	ATENÇÃO O diâmetro do furo não pode ser menor que a espessura da chapa.
5/32"	= Diâmetro dos fundos em Polegadas
A	= Disposição dos Furos (A = Alternada, R = Reta)
C 7,00 mm	= Distância entre os Centros dos Furos
15	= Quantidade de Furos por Polegada Quadrada
29%	= Porcentagem de Área Aberta

» FUROS QUADRADOS
4,0 mm  -	C 6 mm	5,0 mm  -	C 8 mm	6,0 mm  -	C 9 mm	8,0 mm  -	C 11 mm
R  -	45%	R  -	39%	R  -	45%	R  -	53%

10 mm  -	C 12 mm	10,0 mm  -	C 13 mm	12,7 mm  -	C 16 mm	20,0 mm  -	C 24 mm
R  -	69%	R  -	59%	R  -	37%	R  -	69%

24,0 mm  -	C 32 mm
D  -	56%

» FUROS OBLONGOS
1,5 x 25 mm  -	C 3,5 x 29 mm	2 x 10 mm  -	C 4,0 x 12 mm	2 x 20 mm  -	C 4,5 x 23 mm
A  -	29%	A  -	40%	A  -	38%

3 x 10 mm  -	C 6,7 x 14 mm	4,8 x 19 mm  -	C 9,23 mm	10 x 20 mm  -	C 18 x 28 mm
A  -	30%	A  -	42%	A  -	35%

» FUROS ORNAMENTAIS
Ornamental nº 7 Espessura até 0,5 mm	Ornamental nº 2 Espessura até 0,8 mm	Ornamental nº 3 Espessura até 0,9 mm	Ornamental nº 4 Espessura até 1,2 mm	Ornamental nº 10 Espessura até 0,9 mm

Ornamental nº 11 Espessura até 1,2 mm	Decorativa Tipo Treliça de 10 mm Espessura até 0,9 mm	Decorativa Tipo Treliça de 5 mm Espessura até 0,9 mm
Decorativa nº 51 Espessura até 0,9 mm	Decorativa nº 54 Espessura até 0,9 mm	Decorativa nº 25 Espessura até 0,9 mm

Ornamental nº 22 Espessura até 0,9 mm	Decorativa Tipo Lua e Estrela Espessura até 1,2 mm
Decorativa nº 40 Espessura até 0,9 mm	Decorativa nº 14 Espessura até 0,9 mm

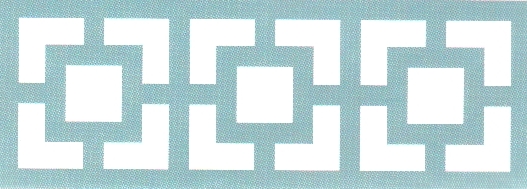

Grade nº 3 Espessura até 2 mm	Decorativa nº 18 Espessura até 1,2 mm
Grade nº 2 Espessura até 2 mm

» FUROS LOSANGULARES
4,7 x 6,7 mm  -  EC 7 x 10 mm AA 45%	7 x 14 mm  -  EC 9,5 x 21 mm AA 49%	8 x 24 mm  -  EC 13,5 x 34 mm AA 42%

» FUROS HEXAGONAIS
13 mm  -  EC 17 mm  -  AA 49%	21 mm  -  EC 26 mm  -  AA 65%

» CHAPAS RECALCADAS (XADREZ)
Recalque nº 2	Recalque nº 3	Recalque nº 4	Recalque nº 5	Recalque nº 6	Recalque nº 7
